直线振动筛使用说明书

一、直线振动筛的工作原理：
直线振动筛是双振动电机驱动。当两台振动电机做同步、反向运转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此物料在直线振动筛机上的运动轨迹为直线向前做抛物线运动。两电机轴相对筛面有一倾角在激振力和物料自重力的合力作用下物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的
二、直线振动筛的结构
直线振动筛主要由筛箱、网架、筛网、振动电机、电机台座、减振弹簧、支架组成。

安装与调整:
1、筛箱：由数张厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。
2、网架：由变形较小的木材制成，用来保持筛网平整张紧，达到正常筛分。如果比重较大或产量大时可使用金属筛框。
3、筛网：用复合国家标准的不锈钢筛网。
4、振动电机使用与维修方法祥见振动电机使用说明书。
5、电机台座：标准型（电机安装在筛箱下方的）筛机的电机台座是可以移动的，使用前连接螺钉必须拧紧，特别是新筛机试用前三天必须反复紧固，以免松动造成事故。
6、减振弹簧：阻止振动传给地面同时支持筛箱的全部重量。安装时，弹簧必须垂直于地面。
7、支架：由槽钢组成，支撑着振动筛主体。安装时支柱必须垂直于地面，两支柱下面的槽钢应相互平行。
三、直线振动筛试机前检查事项 橡胶弹簧在出厂前已进行静刚度测试，应选择刚度相同（或相近）的弹簧配置在同一台振动筛的不同支撑部位。安装时把橡胶弹簧置于下支撑座上，使支撑座上的凸台进入弹簧的内孔，然后吊装主体，一定要使橡胶弹簧的内孔上下均与支撑板的凸台对中，将筛箱垂直下落，置于橡胶弹簧上，此时各支撑点橡胶弹簧的高度应一致，误差不得大于2mm。筛机各部分的联接必须牢固可靠，所有螺栓不得有任何松动，各零件部位不得有任何异常声响，主体上参振部分与周围固定物之间的小间隙为30-50mm。

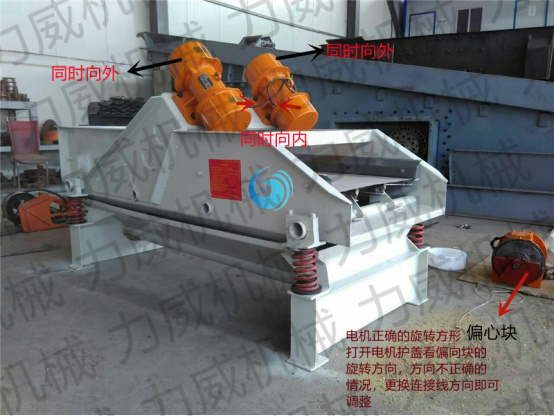

四、直线振动筛振动电机检查事项在启动直线振动筛机前，应检查周围是否有妨碍筛机运转的障碍物，各处联接螺栓是否紧固，尤其是振动电机、支撑座、筛板的固定螺栓要重新紧固一遍。检查两台振动电机或激振器的转向是否相反，如转向相同，应变更一台电机的电源接线，使两台电机的转向相反。连续运转4小时后，测量轴承温度，轴承温度不得超过75℃。筛机停车前，应先停止给料，筛面物料走完后，再停车。停车后要及时清理筛面上的物料和杂物。振动电机或激振器使用3个月后要加油一次，每半年检。

五、直线振动筛安装前的准备

 1、用500伏兆欧表测量绝缘电阻，其值应对定子绕组进行干燥处理，烘干温度不能超过120℃。

2、检查电机各紧固件，谨防松动。

3、检查电机表面有无损坏、变形。

4、检查是否转动灵活，若有异常，应排除。

5、检查电源，是否缺相，并空载运行5分钟。

六、安装与调整

1、电机应紧固在安装面上，安装面必须光滑、平整。

2、电机可水平安装。

3、电机引线采用四芯橡胶电缆YZ-500V，接电源时引出线电缆不允许有急折，并与振动体可靠固定。

4、电机应有可靠的接地，电机内有接地装置，引线端有标志，亦可利用底脚坚固螺栓接地。

5、激振力的调整。

七、直线振动筛使用与维修

1、本机应装设电气保护装置。

2、本机运行初期，每天至少检查地脚螺栓一次，防止松动。

3、当电机旋转方向不符合要求时，调整电源相序即可。

4、电机应保证润滑良好，每运行二周左右补充锂基润滑脂（ZL-3）一次，加油时，通过油杯加入适量锂基润滑脂。当采用密封轴承时，电机没有安装油杯。

5、本机累计运行1500小时后，应检查轴承，若有严重损伤时应立即更换。

6、本机停置较长时间后再次使用时，应测量绝缘电阻，用于500伏兆欧表测量，应大于0.5兆欧。

八、直线振动筛日常保养

1、启动前：

（1）检查粗网及细网有无破损 （2）检查运输支撑是否拆除。

2、启动时：

（1）注意有无异常杂音

（2）电流是否稳定

（3）振动有无异状

3、使用后：每次使用完毕即清理干净.

九、定期保养

定期的检查粗网，细网和弹簧有无疲劳及破损，机身各部位是否因振动而产生损坏，需添加润滑油的部位必须加油润滑。 直线振动筛的安装调试和试运转：

（一）安装：

1、机器安装前，首先按照装箱单检查零部件是否齐全和损坏。

2、按照安装图进行设备安装，基础应有足够的刚度和强度，以支承振动筛的全部动负荷和静负荷。

3、确保筛箱与料斗、溜槽等非运动件之间应保持小75mm的间隙。

4、安装时，筛箱的四角要水平。

（二）调整与试运转：

1、弹簧必须处于垂直状态，弹簧上支座与弹簧接触面必须成水平状态，调整好后用螺栓把弹簧上支座固定在筛箱耳轴上，然后焊成一体。

2、空载试动转时间不低于2小时，空载试运转合格后，可投入负载试运转，负载试车可按工艺试车要求进行。

电机使用说明

本系列电机满足下列条件时，能连续输出额定激振力。

1、振动加速度：不超过7g（g：重力加速度）

2、环境温度：不超过40℃

3、海拔：不超过1000m

4、电源频率：50Hz

5、电压：380V

6、温升：小于80K（电阻法）
